Медицинский газовый бокс: что определить до заказа
2026-10-07
Ошибка в медицинском газовом боксе редко начинается с его наружного размера.
Чаще проблема появляется, когда корпус уже изготовлен, а проектировщик уточняет другую комбинацию газов, монтажники обнаруживают несовпадение проёма со стеновой панелью или терминалы должны соответствовать стандарту, который в первоначальном RFQ вообще не был указан.
Для операционной это не декоративный элемент стены.
Газовый бокс связывает несколько дисциплин: медицинские газы, архитектурную стену, монтажный проём, внутренние трубопроводы, отделку и расположение медицинского оборудования.
Поэтому хороший RFQ должен определять не просто количество боксов, а функцию каждого терминала и его строительный интерфейс.
1. Начните со списка медицинских газов
Запрос:
Medical gas box — 6 outlets
ещё не говорит производителю, что именно требуется.
Шесть позиций могут относиться к разным газам и сервисам.
ISO 9170-1:2017 распространяется на terminal units для ряда медицинских газов и vacuum и уделяет особое внимание газоспецифичности соединений и предотвращению ошибочного взаимозаменяемого подключения разных газов и сервисов. ISO
Поэтому RFQ должен содержать таблицу, например:
| Position | Service | Quantity | Required Standard |
| 1 | Oxygen | 2 | Project requirement |
| 2 | Medical Air | 1 | Project requirement |
| 3 | Vacuum | 2 | Project requirement |
| 4 | Other | 1 | TBC |
Это только пример структуры, а не универсальная комбинация для операционной.
Фактическое количество и типы сервисов должен определять медицинский газовый проект.
HUAAO подтверждает возможность выбора комбинации терминалов в своих документированных боксах, но это не означает, что завод должен самостоятельно определять, какие газы нужны конкретной операционной.

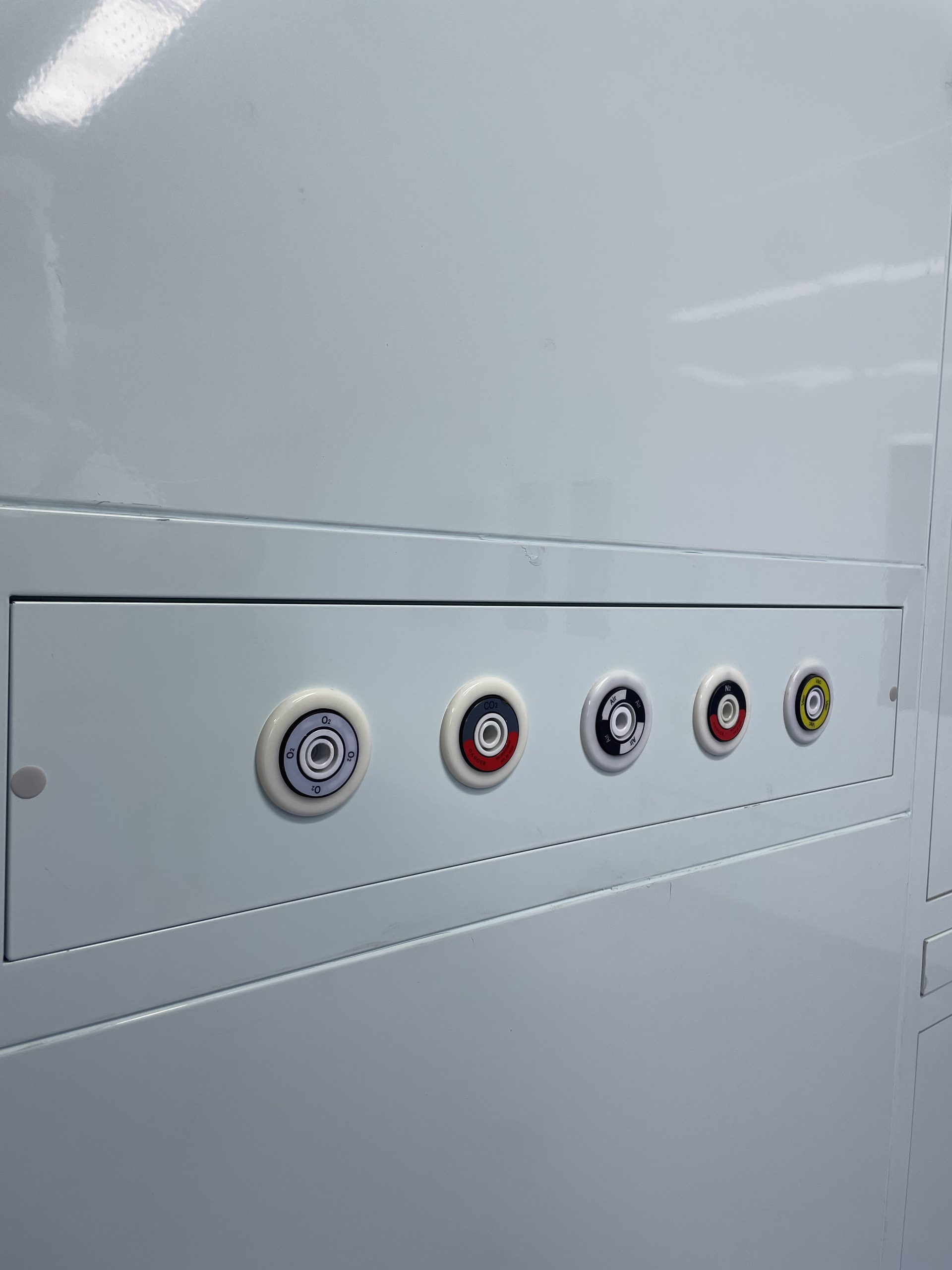

2. Не путайте корпус бокса и медицинский газовый терминал
Это принципиальное различие.
Корпус определяет архитектурную интеграцию: размер, форму, монтажный проём и расположение в стене.
Terminal unit является функциональной частью системы медицинских газов.
ISO 9170-1:2017 рассматривает именно terminal units и требования, связанные с gas-specific assembly, flow, leakage, pressure drop и предотвращением ошибочного соединения разных сервисов. ISO
Следовательно, наличие подходящего металлического корпуса ещё не подтверждает соответствие всей сборки требованиям проекта.
В RFQ разделите эти два блока:
Box / enclosure requirements
и
Medical gas terminal requirements.
Так становится видно, кто отвечает за каждый элемент.
Для международных проектов это особенно важно, поскольку тип соединения и применяемые требования могут зависеть от страны и проектной спецификации.
3. Определите монтажный проём до изготовления стеновой панели
HUAAO имеет две документированные группы встроенных газовых боксов: со скошенной и прямой кромкой.
Для HA-QY01-001 наружный размер составляет 900 × 220 × 100 mm, тогда как документированный монтажный проём — 840 × 160 mm. Для прямоугольного HA-QY02-001 наружный размер и проём указаны как 900 × 220 mm по фронтальной геометрии.
Эта разница хорошо показывает, почему в CAD нельзя просто нарисовать прямоугольник по размеру изделия.
Проектировщику нужны как минимум:
- Product ID;
- внешний размер;
- reserved opening;
- глубина;
- высота установки;
- тип стены;
- толщина стены;
- расположение трубопроводов;
- доступ для монтажа.
Для модульной стены чистого помещения проём желательно согласовать до изготовления панели.
Если отверстие режется на объекте после поставки, нужно отдельно проверить усиление, кромку и способ герметизации.
4. Количество терминалов должно следовать медицинскому проекту
HUAAO документирует варианты на 3–5 и 6 позиций.
Но цифра «6» сама по себе не является проектным требованием.
Для каждой операционной инженер должен определить необходимые сервисы на основе клинической функции, оборудования и применимых требований.
Это особенно важно, если в проекте несколько типов операционных.
Не стоит копировать один и тот же gas box schedule во все помещения только потому, что архитектурные планы выглядят одинаково.
Лучше использовать идентификаторы:
GB-OR01
GB-OR02
GB-OR03
и связать каждый ID с отдельной terminal schedule.
Если конфигурации одинаковы, их можно объединить после проверки.
Так закупка не теряет связь с проектом.
5. Проверьте стандарт терминалов для страны проекта
Для экспортного проекта слово “oxygen outlet” недостаточно.
Нужно определить применимый стандарт и тип соединения.
ISO 9170-1:2017 устанавливает функциональные требования к terminal units, но прямо отмечает, что размеры probes и gas-specific connection points этим документом не задаются; соответствующие региональные или национальные системы соединений могут регулироваться другими стандартами. ISO
Это важный момент для B2B-покупателя.
Не следует заказывать терминалы только по фотографии.
В RFQ укажите:
Project Country
Applicable Standard
Terminal Connection Type
Gas / Service
Required Certification or Test Documents
Если проектная команда ещё не подтвердила тип разъёма, напишите TBC.
Гораздо безопаснее оставить вопрос открытым, чем получить корпус с терминалами, которые физически не соответствуют местной системе.

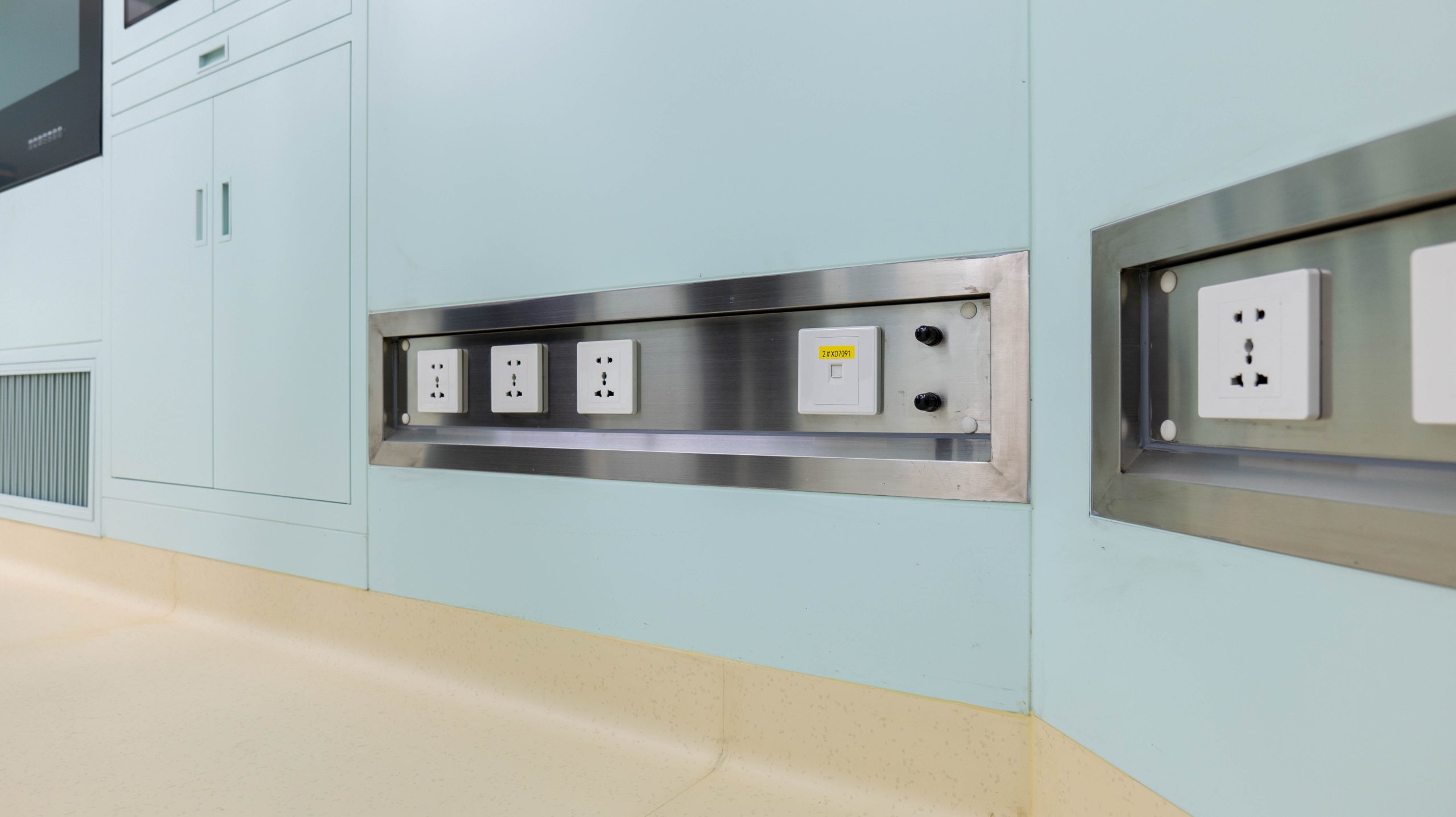

6. Координируйте бокс с чистовой стеной, а не только с трубой
В операционной видимая поверхность бокса становится частью стены.
Поэтому инженерная координация не заканчивается после подключения трубопровода.
Проверьте:
- уровень лицевой панели относительно стены;
- размер рамки;
- сопряжение с cleanroom panel;
- герметизацию периметра;
- доступ для обслуживания;
- соседние шкафы;
- медицинское оборудование;
- дверные проёмы;
- выключатели и электрические панели.

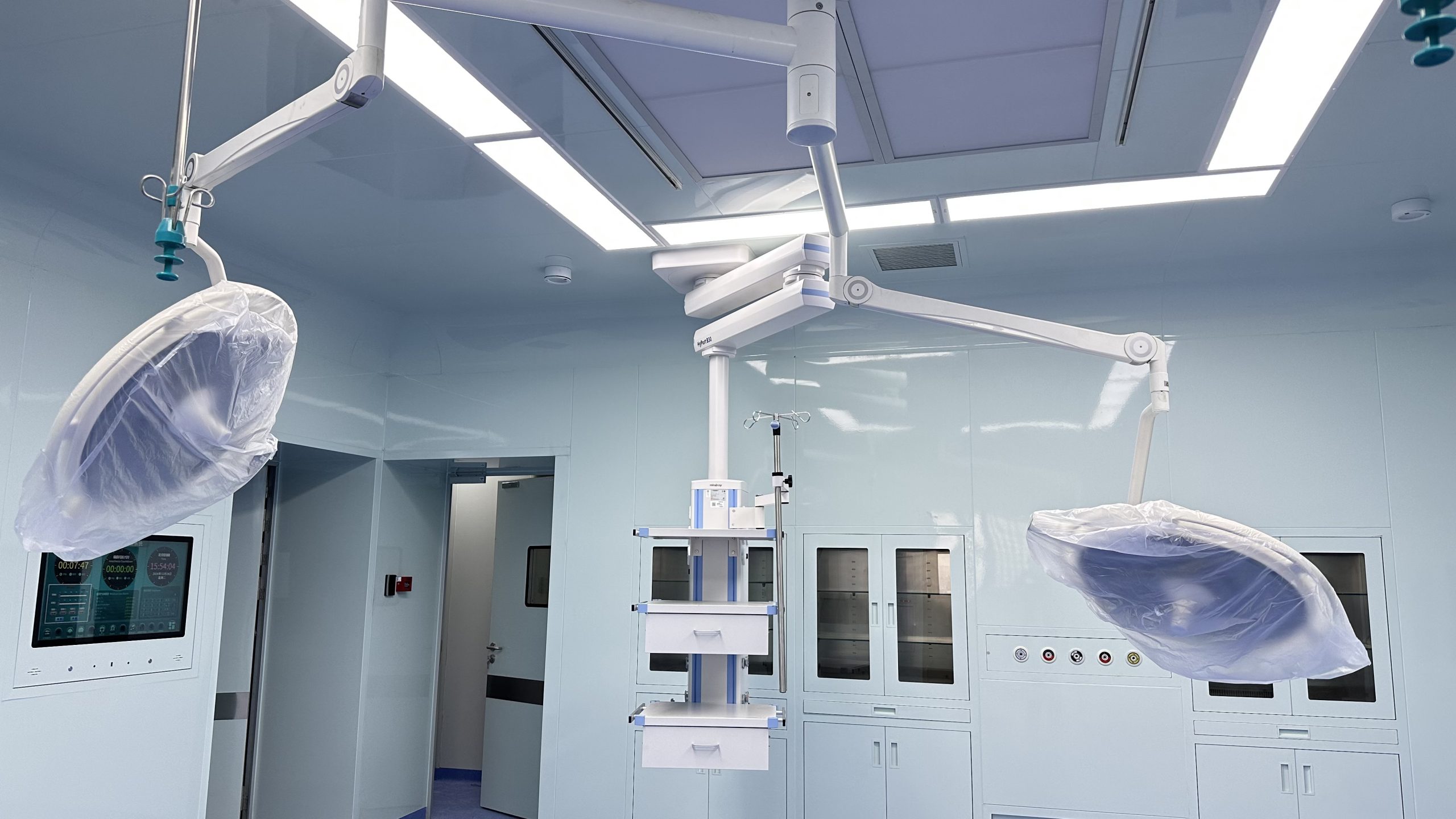

Если бокс расположен рядом с встроенным медицинским шкафом, оба изделия должны появляться на одной wall elevation.
План помещения показывает только положение по горизонтали.
Развёртка стены показывает реальную высоту, расстояние между изделиями и конфликты.
7. Не назначайте рабочие параметры корпуса по данным стороннего терминала
Это одна из важных границ технической достоверности.
Стандарт ISO описывает требования к terminal units, включая flow, leakage и pressure drop. ISO
Но внутренний HUAAO datasheet, доступный для этой статьи, содержит размеры боксов и монтажных отверстий — не подтверждённые показатели flow, leakage или pressure для терминалов.
Следовательно, нельзя взять характеристики терминала другого производителя и написать:
“HUAAO medical gas box has X flow rate.”
Правильная последовательность другая:
- проект определяет требуемый стандарт и сервис;
- выбирается соответствующий terminal unit;
- проверяются его технические документы;
- терминал согласуется с корпусом;
- корпус согласуется со стеной и трубопроводом.
Так отраслевой стандарт используется как проектная рамка, а не как неподтверждённая характеристика продукта.
8. Какие поля должны быть в RFQ?
Практический RFQ можно собрать в одной таблице:
| RFQ Field | Требуемая информация |
| Project Country | Страна |
| Room ID | OR-01 и т. п. |
| Box ID | GB-01 |
| Quantity | Количество |
| Number of Positions | 3–5 / 6 / project requirement |
| Gas / Service | По проекту |
| Quantity per Service | По проекту |
| Applicable Standard | Указать |
| Connection Type | Указать / TBC |
| Box Type | Bevel / straight / TBC |
| External Size | Требование |
| Reserved Opening | Подтверждённый размер |
| Wall Type | Тип стены |
| Wall Thickness | Размер |
| Installation Height | По elevation |
| Pipeline Entry | Координация |
| Finish | Project requirement |
| Required Documents | Datasheet / certificates / tests |
| Status | Approved / Coordination / TBC |
Если используется HUAAO standard configuration, можно сопоставить проект с документированными моделями HA-QY01 или HA-QY02. Если размер отличается, внутренняя таблица подтверждает возможность размерной кастомизации, но окончательную конфигурацию всё равно нужно согласовать до производства.
Что проверить перед выпуском в производство?
Перед manufacturing release полезно провести короткую cross-check процедуру.
Сверьте четыре документа:
Medical gas schematic — какие сервисы требуются.
Terminal schedule — сколько и каких терминалов.
Architectural wall elevation — где расположен бокс.
Box shop drawing — наружный размер, проём и глубина.
Если один из этих документов показывает другую комбинацию, производство лучше не запускать.
Особенно внимательно проверяйте ревизии.
Например, архитектурная развёртка может быть Rev.03, а gas schedule — Rev.05.
Дата файла не всегда показывает, какой документ определяет актуальную конфигурацию.
Используйте revision status.
Для медицинского газового бокса это простая мера, но она значительно снижает риск того, что строительный проём, корпус и терминалы будут заказаны по разным версиям проекта.
FAQ — можно использовать FAQ Schema
Q1. Какие данные нужны для заказа медицинского газового бокса?
Нужны Room ID, количество позиций, перечень газов и сервисов, стандарт терминалов, тип соединения, размеры корпуса и проёма, толщина стены, высота установки и чертёж.
Q2. Сколько терминалов должно быть в газовом боксе операционной?
Количество определяется медицинским газовым проектом и функцией помещения. HUAAO документирует корпуса на 3–5 и 6 позиций, но это варианты изделий, а не универсальное требование для каждой операционной.
Q3. Можно ли изменить размеры медицинского газового бокса?
Внутренняя спецификация HUAAO указывает возможность кастомизации размеров для документированной серии. Конкретный размер необходимо проверить вместе с монтажным проёмом и стеновой системой.
Q4. Почему нужно указывать страну проекта при заказе газовых терминалов?
Потому что применяемые connection systems и проектные стандарты могут различаться. ISO 9170-1 устанавливает функциональные требования, но не задаёт размеры всех региональных gas-specific connection points. ISO
Q5. Когда нужно согласовать монтажный проём?
До изготовления стеновой панели и корпуса. Проём должен соответствовать конкретной модели и актуальной ревизии wall elevation.
