Хирургический умывальник: что проверить до монтажа
2026-10-13
Подрядчик получил заказ на оснащение нового операционного блока. В спецификации указаны хирургические умывальники, количество согласовано, оборудование включено в бюджет.
Однако на этапе монтажа выясняется, что вывод канализации расположен не там, где требуется для выбранной модели.
Приходится менять подключение. Отделочные работы уже завершены.
Подобная ситуация возникает, когда хирургический умывальник выбирают отдельно от инженерных коммуникаций и планировки предоперационной зоны.
Для больницы важны не только внешний вид оборудования и материал чаши.
Необходимо учитывать расположение относительно операционных, количество пользователей, управление подачей воды, возможность очистки, подключение к водоснабжению и канализации.
Отдельный вопрос — обслуживание оборудования после ввода объекта в эксплуатацию.
Чем раньше эти параметры согласованы, тем меньше вероятность переделок на строительной площадке.
1. Где должен располагаться хирургический умывальник?
Расположение оборудования следует определять по планировке операционного блока и принятому маршруту персонала.
Сам по себе свободный участок стены ещё не означает, что он подходит для установки.
Учитывайте маршрут медицинского персонала
Перед операцией персонал выполняет предусмотренную учреждением процедуру хирургической обработки рук.
Поэтому умывальник должен находиться в зоне, соответствующей принятому рабочему процессу.
Проектировщик должен учитывать направление движения сотрудников, расположение дверей и возможность прохода после обработки рук.
Нежелательно размещать оборудование так, чтобы персоналу приходилось пересекать участки с интенсивным перемещением тележек или другого оборудования.
Конкретная планировка определяется медицинским заданием и действующими требованиями страны реализации проекта.
Проверяйте свободное пространство
Недостаточно знать только ширину самого умывальника.
Необходимо учитывать пространство перед оборудованием.
При одновременном использовании нескольких рабочих мест сотрудники не должны мешать друг другу.
Также следует проверить, не препятствует ли оборудование открыванию ближайших дверей.
Для узких предоперационных коридоров этот вопрос особенно важен.
Согласуйте размещение с инженерными системами
Место установки должно быть согласовано с проектами водоснабжения, канализации и электроснабжения.
Если используется оборудование с электрическим управлением, необходимо предусмотреть соответствующее подключение.
Точное расположение инженерных выводов должно определяться по монтажному чертежу выбранной модели.
Нельзя принимать универсальные координаты для всех хирургических моек.
2. Как выбрать количество рабочих мест?
Количество умывальников не следует определять исключительно по числу операционных.
Важен реальный режим работы отделения.
Оцените одновременное использование
Если несколько операционных работают параллельно, сотрудники могут одновременно готовиться к операциям.
Проектная группа должна оценить максимальное количество пользователей в соответствующий период.
Это поможет определить необходимое число мест для обработки рук.
Однако расчёт должен учитывать организацию работы конкретной больницы.
Универсальная формула без данных о персонале и графике операций может привести к ошибке.
Уточните тип оборудования

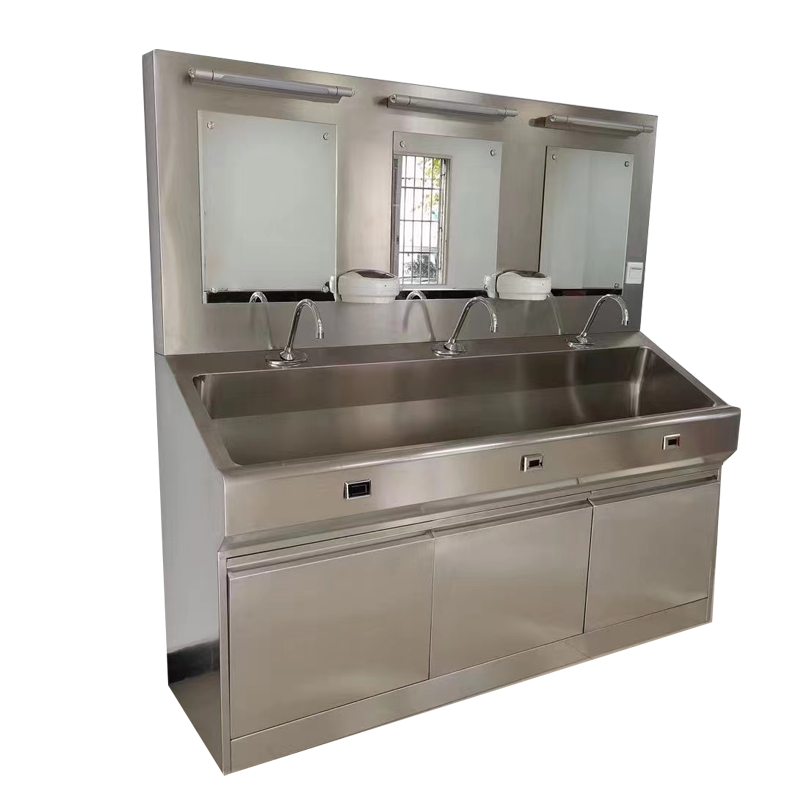

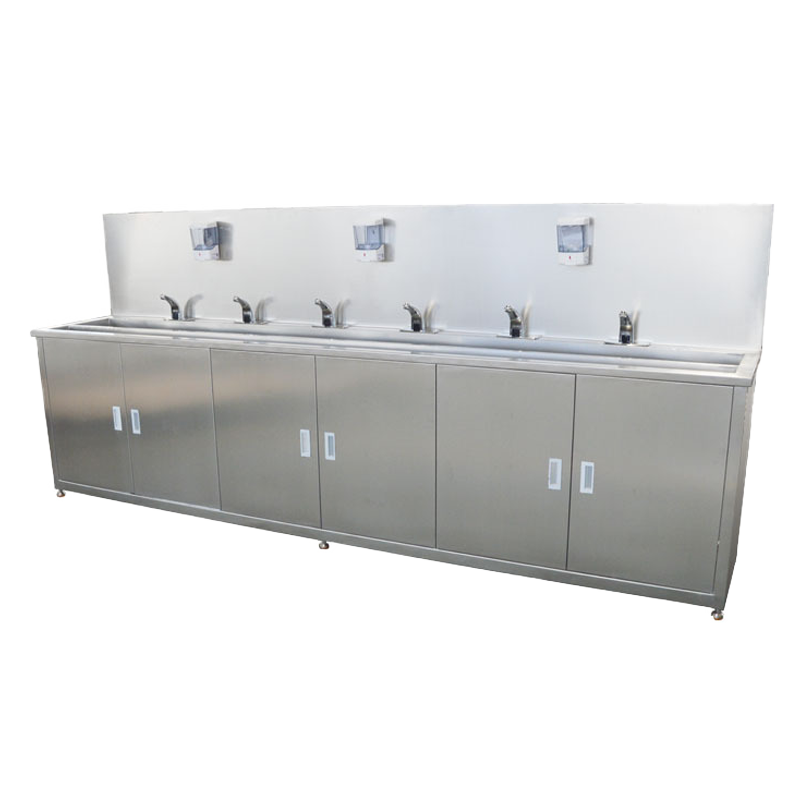

На рынке встречаются отдельные умывальники и многоместные хирургические мойки.
HUAAO в своём каталоге представляет Medical Scrub Sink Station и отдельную категорию Pass-through Handwashing Sink.
Это разные конструкции, которые нельзя считать взаимозаменяемыми без изучения проекта.
Для выбранной модели необходимо проверить количество рабочих мест, габариты и способ подключения.
Проверьте доступность обслуживания
Многоместное оборудование может иметь общие элементы конструкции или инженерные подключения.
Поэтому важно заранее установить, как обслуживаются смесители, датчики, сливные элементы и другие компоненты.
Если для ремонта необходимо демонтировать часть отделки, это должно быть известно до утверждения проекта.
При выборе оборудования для больницы эксплуатационные расходы и доступность ремонта имеют не меньшее значение, чем первоначальная стоимость.
3. Какие требования предъявляются к подаче воды?
Подключение хирургического умывальника должно соответствовать проекту внутреннего водоснабжения больницы.
При этом необходимо учитывать не только наличие трубопровода, но и фактические условия работы оборудования.
Холодная и горячая вода
Проектировщик должен установить, какие подключения предусмотрены выбранной моделью.
Некоторые конструкции могут использовать смесительные устройства или системы регулирования температуры.
Но наличие такой функции нельзя предполагать по названию оборудования.
Если проект предусматривает определённый температурный режим, его необходимо согласовать с поставщиком и специалистом по водоснабжению.
Давление и расход
Для нормальной работы сантехнического оборудования важны давление и расход воды.
Требуемые значения зависят от конструкции смесителя и количества одновременно работающих точек.
Поэтому в техническом задании следует указать параметры доступной системы водоснабжения.
Если поставщик предоставляет рабочий диапазон давления, необходимо проверить его соответствие проекту.
Нельзя использовать произвольное значение давления без технического подтверждения.
Управление подачей воды
Для медицинских помещений могут рассматриваться различные способы управления.
Например, в зависимости от модели могут применяться бесконтактные датчики или другие решения.
При выборе необходимо учитывать требования медицинского персонала, обслуживание и возможность безопасного отключения.
Если управление электрическое, следует отдельно согласовать электропитание.
Качество воды и эксплуатация
Вода в медицинском учреждении является частью системы, требующей контроля.
CDC в рекомендациях от 6 февраля 2026 года обращает внимание на риски, связанные с внутренними трубопроводами, застоем воды и загрязнением сливных систем.
Эти рекомендации полезны как технический ориентир.
Однако требования к качеству воды и санитарному контролю должны определяться по нормативной базе конкретной страны и правилам медицинской организации. 疾病控制和预防中心
4. Почему конструкция чаши влияет на эксплуатацию?
При выборе медицинского умывальника важно оценивать форму чаши и расположение смесителя.
Эти элементы влияют на удобство использования и вероятность разбрызгивания воды.
Глубина чаши
Слишком мелкая чаша при определённых условиях может способствовать попаданию брызг на окружающие поверхности.
Поэтому глубину необходимо оценивать вместе с расположением излива и рабочим расходом воды.
Нельзя считать, что увеличение глубины всегда решает проблему.
Конструкция должна быть проверена как единая система.
Расположение струи
Если струя направлена непосредственно на слив, разбрызгивание может усиливаться.
CDC рекомендует при проектировании медицинских раковин учитывать положение смесителя относительно сливного отверстия.
Для конкретного хирургического умывальника следует оценивать фактическую геометрию чаши и излива. 疾病控制和预防中心
Поверхности и соединения
В медицинских помещениях важна возможность регулярной очистки оборудования.
Следует обращать внимание на доступность внутренних поверхностей, стыки и места соединений.
При выборе материала необходимо учитывать применяемые учреждением моющие и дезинфицирующие средства.
Не следует автоматически считать любой металлический умывальник совместимым со всеми химическими составами.
Защита окружающей отделки
Брызги могут попадать на стену и пол рядом с оборудованием.
Поэтому при проектировании следует учитывать материалы прилегающих поверхностей.
Особое внимание необходимо уделить примыканию умывальника к стене.
Если рядом расположены электрические устройства или медицинское оборудование, размещение должно быть согласовано с соответствующими специалистами.
5. Как согласовать канализацию и монтажные размеры?
Ошибки в расположении сливных и водопроводных выводов могут привести к переделке уже завершённой отделки.
Поэтому монтажные размеры необходимо согласовать до производства или заказа оборудования.
Проверяйте монтажный чертёж
Для конкретной модели должны быть определены:
| Параметр | Что необходимо согласовать |
| Модель | Обозначение оборудования |
| Количество мест | По медицинскому заданию |
| Габариты | Ширина, глубина, высота |
| Место установки | Помещение и отметка |
| Способ крепления | По монтажному чертежу |
| Подвод холодной воды | Размер и расположение |
| Подвод горячей воды | При необходимости |
| Канализационный выпуск | Размер и расположение |
| Электропитание | Если предусмотрено |
| Тип управления | По выбранной модели |
| Доступ для обслуживания | Требуемое пространство |
| Отделка стены | Материал и конструкция |
| Ответственный подрядчик | Назначенная организация |
Учитывайте готовую отделку
Размеры могут отсчитываться от строительной конструкции или от готовой поверхности.
Это необходимо указать в чертеже.
Например, расположение оборудования относительно необлицованной стены может отличаться от расположения относительно готовой облицовки.
То же относится к отметке чистого пола.
Если проектировщик и монтажная организация используют разные исходные отметки, возникают ошибки.
Проверяйте крепление
Способ крепления зависит от конструкции оборудования и несущей способности основания.
Нельзя предполагать, что любая лёгкая перегородка выдержит установленную мойку.
При необходимости должна быть предусмотрена отдельная поддерживающая конструкция.
Её параметры определяются проектировщиком и производителем оборудования.
Предусматривайте ревизионный доступ
Сливные соединения и элементы управления могут требовать обслуживания.
Поэтому оборудование не должно устанавливаться так, чтобы все необходимые соединения становились недоступными.
Если доступ предусмотрен через съёмную панель, это должно быть отражено в документации выбранной модели.
6. Какие ошибки чаще возникают при закупке хирургических моек?
Некоторые проблемы можно выявить ещё до отправки запроса поставщику.
Указана только общая длина
Длина оборудования не описывает его функциональную конфигурацию.
Необходимо также определить количество рабочих мест, глубину и высоту установки.
Для многоместных моделей важно проверить расстояние между местами.
Не определён способ управления
Фраза «автоматическая хирургическая мойка» может пониматься по-разному.
Заказчик должен уточнить, какие функции действительно необходимы.
Если требуется бесконтактное управление, его следует указать отдельно.
Также необходимо определить требования к электропитанию и обслуживанию.
Не проверены инженерные выводы
Поставщик может изготовить оборудование по согласованным габаритам.
Но это не гарантирует совпадение с существующими водопроводными и канализационными подключениями.
Поэтому в запросе желательно приложить инженерный чертёж.
Не определена ответственность за монтаж
При международных поставках важно разграничить поставку оборудования и строительные работы.
Необходимо уточнить, кто выполняет подключение, проверку герметичности, электрические работы и окончательную приёмку.
Наличие монтажной инструкции не означает, что поставщик автоматически выполняет установку на объекте.
Не согласованы документы
Для больничного проекта могут потребоваться технический паспорт, монтажная инструкция, спецификация и другие документы.
Их перечень определяется договором и требованиями страны реализации проекта.
Если документация нужна на русском языке, это следует указать до размещения заказа.
7. Что проверить перед сдачей оборудования в эксплуатацию?
После установки хирургический умывальник должен быть проверен в пределах утверждённой программы приёмки.
Визуальный осмотр
Проверьте состояние корпуса, чаши, соединений и окружающей отделки.
Поверхности не должны иметь повреждений, возникших при монтаже.
Проверка подключения
Специалист по водоснабжению и канализации должен проверить выполненные соединения.
Объём испытаний определяется проектом и применимыми правилами.
Если обнаружены протечки, оборудование не следует принимать до устранения дефектов.
Проверка управления
Если модель оснащена электрическими или сенсорными элементами, необходимо проверить их работу.
При этом следует использовать инструкцию конкретного оборудования.
Необходимо также установить порядок действий при неисправности.
Проверка доступности обслуживания
Перед сдачей объекта следует убедиться, что обслуживающий персонал сможет получить доступ к предусмотренным конструкцией компонентам.
Это особенно важно для оборудования, установленного в нишах или рядом с другой медицинской мебелью.
Документы для эксплуатации
Больнице необходимо передать предусмотренные договором документы.
В них должны быть отражены модель оборудования, монтажные данные и рекомендации производителя по эксплуатации.
Хирургический умывальник следует выбирать как часть инженерного оснащения операционного блока, а не как отдельное сантехническое изделие.
Расположение, подключение воды, канализация, управление и доступ для обслуживания должны быть согласованы до монтажа.
Именно эти параметры помогают избежать переделок и упрощают последующую эксплуатацию.
FAQ — FAQ Schema Eligible
Q1. Где устанавливают хирургический умывальник в операционном блоке?
Расположение определяется планировкой предоперационной зоны, маршрутом персонала и требованиями проекта. Необходимо учитывать доступность оборудования и инженерных коммуникаций.
Q2. Обязательно ли использовать бесконтактный хирургический умывальник?
Требуемый способ управления определяется медицинским заданием и применимыми нормами. Бесконтактное управление может быть предусмотрено выбранной моделью, но его наличие необходимо подтвердить.
Q3. Какие коммуникации нужны для подключения хирургической мойки?
Обычно требуется согласовать водоснабжение и канализацию. Для моделей с электрическим управлением могут потребоваться дополнительные подключения.
Q4. Как определить количество хирургических умывальников для больницы?
Количество рабочих мест следует определять с учётом планировки, числа пользователей и организации работы операционного блока. Решение должно быть согласовано с медицинским персоналом и проектировщиком.
Q5. Какие документы нужны для заказа хирургического умывальника?
Желательно подготовить план помещения, количество рабочих мест, требования к управлению, размеры, инженерные подключения и перечень необходимых документов.
