Ниши для медицинских шкафов: размеры и монтаж
2026-10-12

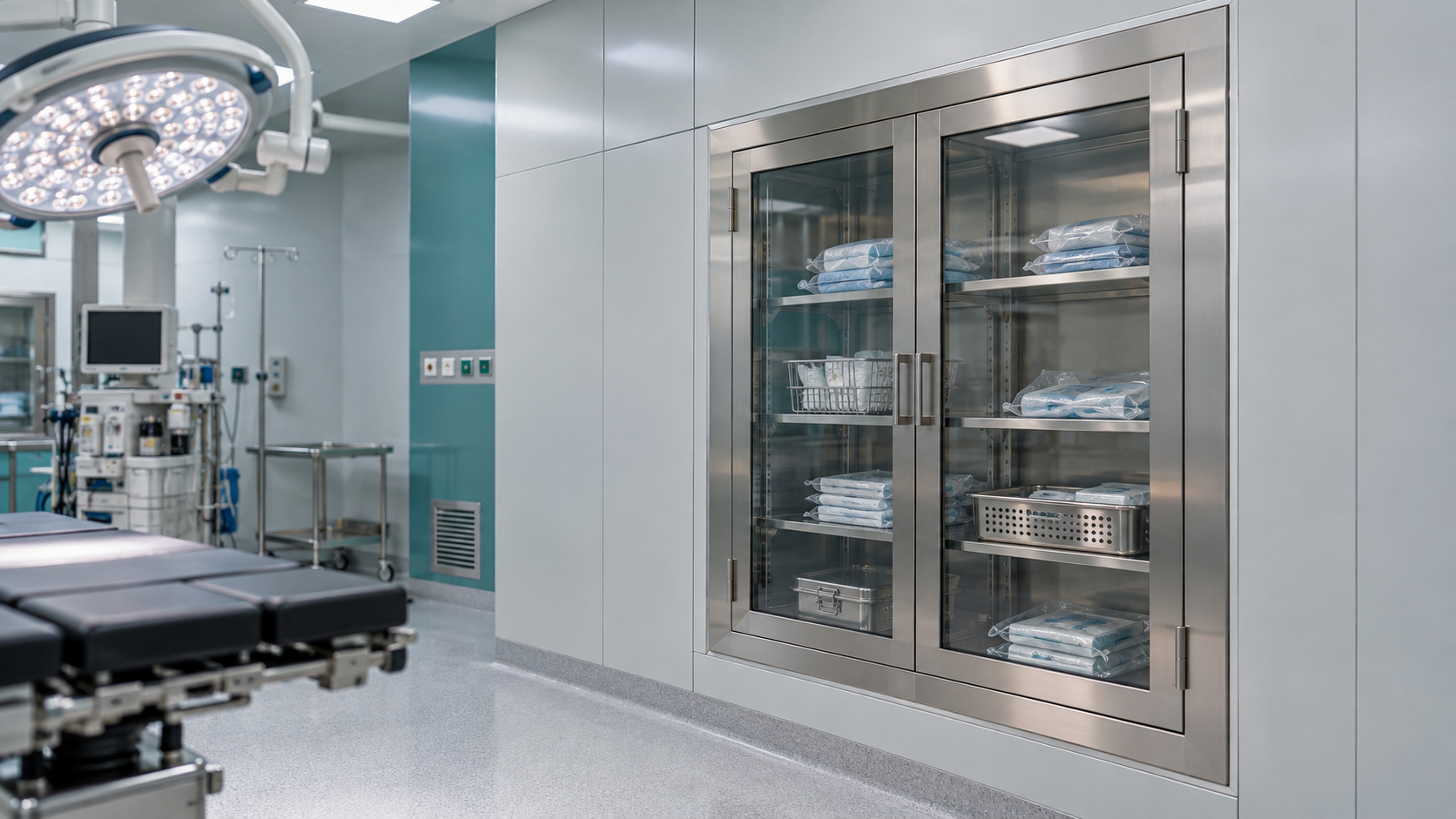

На чертеже операционной предусмотрен встроенный шкаф шириной 900 мм.
Подрядчик оставляет в стене проём такой же ширины и передаёт панели в производство.
Позже выясняется, что выбранная конструкция шкафа предусматривает другой монтажный размер.
Панели уже изготовлены. Исправление проёма потребует дополнительных работ.
Именно поэтому ниши для медицинских шкафов необходимо согласовывать по техническим чертежам конкретного изделия, а не только по его наружным габаритам.
Для больничных проектов в России, Казахстане, Узбекистане и других странах региона эта задача особенно важна при использовании модульных стеновых панелей.
Ошибка в размерах может затронуть не только шкаф, но и расположение соседних элементов, отделку стены и последовательность монтажа.
1. Чем монтажная ниша отличается от размера шкафа?

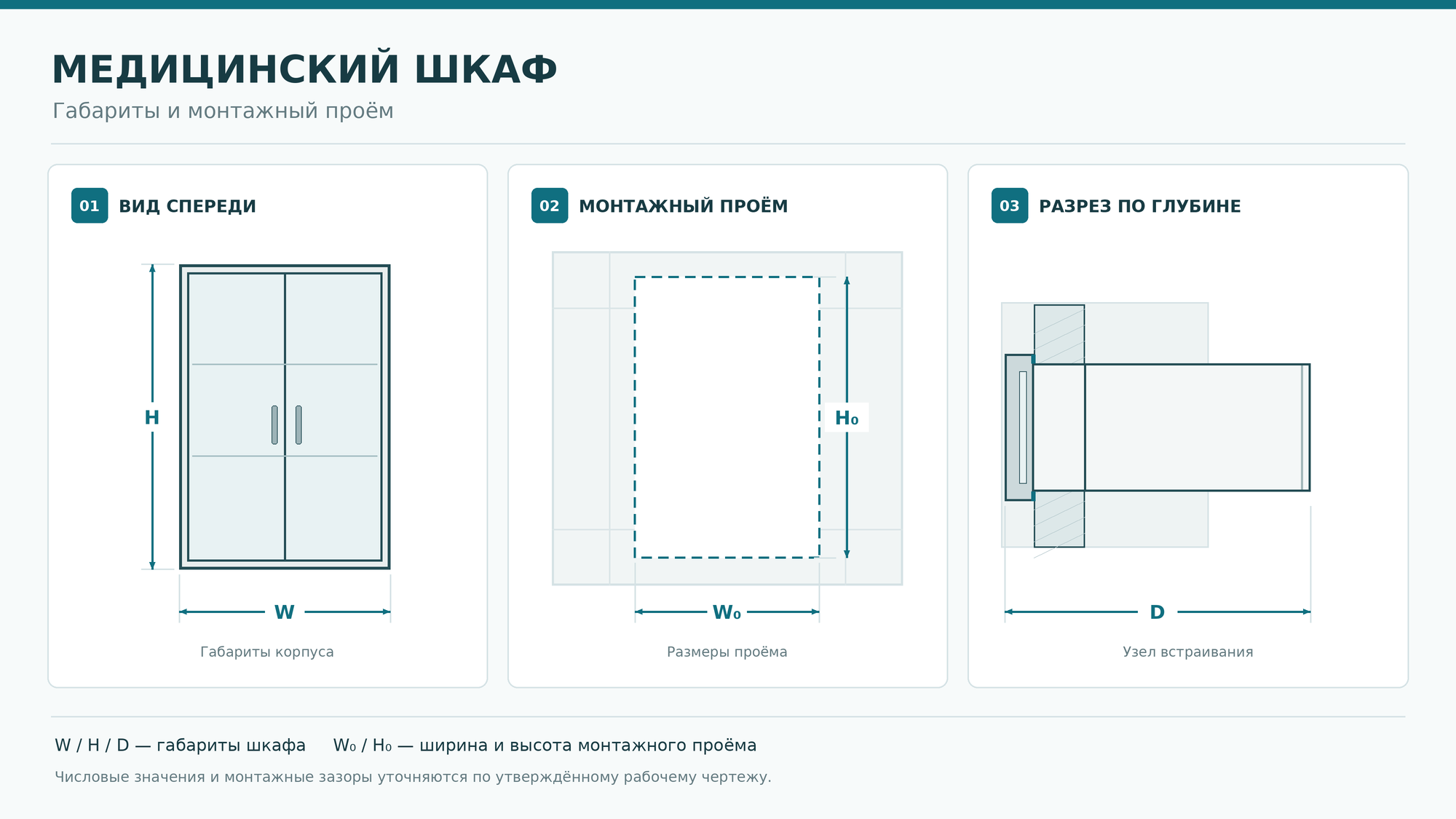

В проектной документации необходимо различать наружные размеры изделия и размеры монтажного проёма.
Это не всегда одинаковые величины.
Наружный размер
Наружный размер описывает габариты самого изделия.
В документации HUAAO представлены, например, шкафы размером:
1300 × 900 × 350 мм
Здесь размеры указаны в последовательности H×W×D: высота, ширина и глубина.
Этот параметр необходим для предварительного размещения шкафа на развёртке стены.
Но он не определяет автоматически размеры монтажного отверстия.
Монтажный проём
Монтажный проём зависит от конструкции шкафа и способа оформления его периметра.
В технической таблице HUAAO для некоторых моделей размером 1300×900×350 мм приведены два варианта:
Скошенная кромка: 842 мм по ширине и 1268 мм по высоте.
Прямоугольная кромка: 900 мм по ширине и 1300 мм по высоте.
Эти значения относятся к указанным в таблице вариантам исполнения.
Их нельзя переносить на другие модели без проверки.
Почему возникает разница?
В зависимости от конструкции часть шкафа или его обрамления может перекрывать монтажный проём.
Поэтому видимый наружный размер и необходимое отверстие в стене могут различаться.
Однако точный принцип крепления должен быть показан на заводском разрезе.
Нельзя определять его только по разнице размеров.
2. Как рассчитать ниши для медицинских шкафов по чертежам?
Расчёт начинается с выбора конкретной модели.
После этого необходимо проверить тип кромки, размеры проёма и положение шкафа в стене.
Используйте модельную спецификацию
Рассмотрим две позиции из технической таблицы HUAAO.
| Параметр | HA-YPG01-001 | HA-YPG03-001 |
| Назначение | Шкаф для медикаментов | Шкаф для медикаментов |
| Тип двери | Распашная | Распашная |
| Наружный размер | 1300×900×350 мм | 1700×900×350 мм |
| Проём со скошенной кромкой | 842×1268 мм | 842×1668 мм |
| Проём с прямой кромкой | 900×1300 мм | 900×1700 мм |
Данные приведены из внутренней таблицы и предназначены для предварительной технической проверки.
Перед изготовлением стеновых панелей необходимо подтвердить актуальность размеров и соответствие выбранному исполнению.
Проверяйте последовательность размеров
В международных проектах размеры могут указываться в разной последовательности.
Один чертёж использует H×W×D.
Другой — W×H×D.
Для встроенного шкафа это существенная разница.
Поэтому в техническом задании лучше указывать не только числа, но и названия измерений.
Например:
Width: 900 mm
Height: 1300 mm
Depth: 350 mm
Это снижает риск неправильной интерпретации.
Не рассчитывайте монтажные зазоры самостоятельно
Разница между наружным размером и монтажным проёмом не всегда является свободным монтажным зазором.
Она может быть связана с конструкцией обрамления.
Поэтому подрядчик не должен произвольно увеличивать или уменьшать отверстие.
Необходимые допуски и зазоры должны быть указаны в утверждённом чертеже.
3. Как определить правильную высоту установки?
Высота установки влияет на удобство использования шкафа и его взаимодействие с соседним оборудованием.
Однако нельзя выбирать её только по стандартной высоте мебели.
Учитывайте рабочие процессы
Шкаф для часто используемых материалов должен быть расположен с учётом доступа персонала.
Важны высота полок, тип двери и расстояние до соседних рабочих поверхностей.
Если шкаф предназначен для хранения тяжёлых предметов, следует дополнительно оценить требования к безопасному размещению и доступу.
Эти вопросы должны решаться с участием больницы.
Привязывайте размеры к готовому полу
Монтажная высота должна иметь понятную точку отсчёта.
Обычно в строительных чертежах используется отметка готового пола.
Но конкретный способ указания размеров должен быть согласован в проекте.
Если монтажная отметка задана относительно чернового пола, после устройства покрытия фактическое положение шкафа изменится.
Поэтому на чертеже следует обозначить соответствующий уровень.
Проверяйте данные производителя
В таблице HUAAO для рассматриваемых шкафов присутствует отдельное поле Installation Height.
Для части моделей указано значение 500, для других — 100.
Однако единица измерения и точка отсчёта в этом поле не раскрыты достаточно подробно.
Поэтому эти значения нельзя автоматически публиковать как подтверждённую высоту установки от готового пола.
До утверждения рабочих чертежей необходимо запросить пояснение завода.
4. Как согласовать встроенный шкаф со стеновыми панелями?
Монтаж шкафа в модульную стену требует координации между несколькими участниками проекта.
Обычно это поставщик шкафа, производитель стеновых панелей и монтажный подрядчик.
Проверьте толщину стены
Глубина шкафа и толщина стеновой конструкции — разные параметры.
Если шкаф имеет глубину 350 мм, это не означает, что его можно полностью разместить внутри любой перегородки.
Необходимо проверить фактическую конструкцию стены.
Возможно, проект предусматривает дополнительную нишу или специальный монтажный элемент.
Решение должно быть отражено в разрезе.
Определите крепление
Встроенный шкаф имеет собственную массу.
После заполнения нагрузка может увеличиться.
Нельзя предполагать, что любая сэндвич-панель способна воспринимать эту нагрузку без дополнительных элементов.
Способ крепления должен быть согласован с производителем стеновой системы и ответственным инженером.
Согласуйте отделку периметра
Место соединения шкафа со стеной должно соответствовать утверждённому архитектурному решению.
Следует проверить наличие выступающих кромок, зазоров и труднодоступных участков.
Если проект требует герметизации, необходимо определить соответствующий материал и способ выполнения работ.
Наличие металлического обрамления само по себе не подтверждает герметичность узла.
Учитывайте соседние коммуникации
В стенах операционной могут располагаться электрические кабели, медицинские газовые линии и другие инженерные системы.
Положение шкафа должно быть согласовано с их трассами.
Особенно важно проверить глубину ниши.
Шкаф может не пересекаться с коммуникациями на фасадном чертеже, но конфликтовать с ними в разрезе.
5. Как тип двери влияет на монтаж?
HUAAO документирует как распашные, так и раздвижные варианты медицинских шкафов.
Выбор типа двери влияет на эксплуатацию и требования к пространству.
Распашные двери
Для распашной двери необходимо проверить направление открывания.
В открытом положении она может пересекаться с соседним оборудованием или рабочей зоной.
Поэтому на плане желательно показывать не только закрытое положение шкафа, но и зону движения двери.
Это особенно важно в небольших операционных.
Раздвижные двери
Раздвижная конструкция может уменьшать потребность в пространстве перед шкафом.
Однако она имеет собственные конструктивные особенности.
Необходимо проверить доступную ширину открывания, расположение направляющих и возможность обслуживания механизма.
Нельзя считать, что раздвижная дверь всегда обеспечивает такой же доступ к содержимому, как полностью открытая распашная.
Проверяйте внутреннюю организацию
Внутренние полки и перегородки должны соответствовать назначению шкафа.
Для медикаментов, анестезиологических материалов и инструментов могут требоваться разные решения.
Наличие одинаковых наружных размеров не означает одинаковую внутреннюю комплектацию.
При закупке необходимо согласовать число полок, их положение и требования к доступу.
6. Что необходимо проверить перед началом монтажа?
Даже утверждённый чертёж не заменяет проверку фактических условий на объекте.
Перед монтажом необходимо убедиться, что подготовленная ниша соответствует согласованной документации.
Проверьте размеры отверстия
Измерьте ширину и высоту проёма.
Сравните результаты с утверждённым монтажным чертежом.
Если обнаружены отклонения, необходимо определить их допустимость до установки шкафа.
Не следует исправлять существенные расхождения случайным расширением проёма.
Проверьте геометрию
Помимо ширины и высоты важны вертикальность и прямоугольность отверстия.
Даже при правильных номинальных размерах перекос может осложнить монтаж.
Метод проверки и допустимые отклонения должны соответствовать проектной документации.
Осмотрите монтажную конструкцию
Проверьте наличие предусмотренных крепёжных элементов.
Если проект предусматривает усиление, необходимо подтвердить его выполнение.
Нельзя использовать декоративные элементы вместо расчётных креплений.
Согласуйте чистовую отделку
До установки следует определить, какие элементы монтируются раньше: шкаф, стеновые панели или отдельные детали обрамления.
Последовательность зависит от конструкции системы.
При неправильном порядке работ некоторые крепления или стыки могут стать недоступными.
Проверьте открывание
После монтажа необходимо проверить работу дверей.
Они должны функционировать согласно утверждённой конструкции.
Если установлены замки или другие дополнительные элементы, их также следует проверить.
Приёмка должна включать не только внешний вид, но и функциональность.
7. Какие данные включить в техническое задание?
Для международного проекта рекомендуется подготовить отдельную ведомость встроенных шкафов.
Она должна связывать модель изделия с конкретным помещением и монтажным проёмом.
| Параметр | Что указать |
|---|---|
| Project Country | Страна проекта |
| Hospital / Department | Больница и отделение |
| Room Number | Номер помещения |
| Cabinet ID | Обозначение шкафа |
| Cabinet Function | Медикаменты, анестезия, инструменты |
| Model Number | Модель изделия |
| Quantity | Количество |
| Overall Dimensions | Наружные размеры |
| Opening Dimensions | Размеры монтажного проёма |
| Edge Type | Тип обрамления |
| Installation Height | Высота и точка отсчёта |
| Wall Construction | Конструкция стены |
| Wall Thickness | Толщина стены |
| Door Type | Распашная или раздвижная |
| Opening Direction | Направление открывания |
| Internal Configuration | Полки и отделения |
| Lock Requirements | Требования к замку |
| Surface Material | Материал поверхности |
| Mounting Detail | Узел крепления |
| Drawing Revision | Версия чертежа |
| Approval Status | Confirmed / TBC |
Почему важно указывать версию чертежа?
Во время проектирования расположение оборудования может изменяться.
Если поставщик шкафа использует одну версию развёртки стены, а производитель панелей — другую, возникает риск несовместимости.
Поэтому перед производством необходимо согласовать актуальную документацию.
Как распределить ответственность?
Поставщик шкафа должен подтвердить характеристики предлагаемого изделия.
Производитель стеновой системы должен проверить соответствующие монтажные интерфейсы.
Проектировщик определяет расположение и необходимые строительные решения.
Монтажный подрядчик проверяет фактическое состояние объекта.
Такое распределение помогает избежать ситуации, когда проблема обнаруживается после поставки.
Что проверить перед заказом?
Сопоставьте три документа: спецификацию шкафа, развёртку стены и монтажный разрез.
Если размеры или обозначения отличаются, вопрос необходимо решить до запуска производства.
Ниши для медицинских шкафов следует проектировать по подтверждённым монтажным размерам конкретного изделия.
Для подрядчика важны не только габариты шкафа, но и конструкция стены, крепление, высота установки, дверной механизм и последовательность отделочных работ.
FAQ — FAQ Schema Eligible
Q1. Как определить размеры ниши для встроенного медицинского шкафа?
Размеры необходимо брать из монтажного чертежа конкретной модели. Наружные габариты шкафа не всегда совпадают с размерами отверстия.
Q2. Можно ли установить медицинский шкаф в сэндвич-панель?
Возможность установки зависит от конструкции стены, способа крепления и нагрузки. Монтажный узел должен быть согласован с производителем стеновой системы.
Q3. Чем отличаются ниши для распашных и раздвижных шкафов?
Размеры монтажных отверстий могут совпадать, но требования к открыванию и обслуживанию дверей различаются. Необходимо проверять конкретную модель.
Q4. Нужно ли учитывать высоту готового пола?
Да. Монтажная отметка должна иметь определённую точку отсчёта, согласованную с архитектурными чертежами.
Q5. Какие чертежи нужны для заказа встроенных медицинских шкафов?
Обычно требуются план помещения, развёртка стены, монтажный разрез, ведомость шкафов и данные о стеновой конструкции.
