H1: Применение FFU (Вентиляторных Фильтрующих Модулей) в Медицине, Полупроводниковой Промышленности и Электронике
Вентиляторные Фильтрующие Модули (Fan Filter Units, FFU) — это модульные, автономные устройства для финальной очистки воздуха, критически важные для поддержания строгих требований к качеству воздуха в контролируемых средах. Они забирают воздух сверху, пропускают его через встроенные фильтры и равномерно подают очищенный воздух вниз. Но где FFU применяются чаще всего?
Ключевые Отрасли и Области Применения FFU:
1、Медицинские чистые помещения: Больницы, фармацевтическое производство, лаборатории, зоны стерильного приготовления лекарств, операционные (часто требуется класс чистоты ISO 5 и выше).
2、Производство полупроводников (Чистые комнаты FAB): Обработка пластин, фотолитография, сборочные чистые комнаты (требуют сверхнизкого содержания частиц - часто используются ULPA-фильтры).
3、Электронное производство: Сборка печатных плат (PCB), микроэлектроника, производство компонентов (требуют стабильной, без частичной среды).
4、Производство плоских дисплеев (FPD): Линии по производству LCD, OLED (чувствительны к загрязнениям, влияющим на выход годных изделий).
5、Общие чистые помещения и чистые зоны: Модульные чистые комнаты, чистые рабочие станции, изоляторы, исследовательские лаборатории, аэрокосмическая сборка, переработка продуктов питания и напитков (везде, где важен точный контроль воздуха).
Основные Компоненты FFU:
FFU объединяет несколько ключевых элементов:
1、Корпус (Housing): Изготавливается из материалов, таких как холоднокатаная сталь с порошковой окраской (G), нержавеющая сталь (S) или алюминиевый сплав (A), выбранных с учетом среды и стойкости к коррозии. Формы включают наклонную крышку (оптимизирует поток воздуха) или прямоугольную (максимизирует площадь поверхности фильтра).
2、Предварительный фильтр (Опционально - P): Защищает основной фильтр от крупного мусора (например, строительной пыли). Часто изготавливается из моющегося пенополиуретана.
3、Вентилятор и Рабочее Колесо (Impeller): Центробежные вентиляторы с рабочими колесами с загнутыми вперед лопатками (лучшее удаление частиц) или загнутыми назад лопатками (ниже энергопотребление/шум). Приводятся двигателями AC (A1/A3) или более эффективными бесщеточными двигателями DC (EC).
4、Основной Фильтр: Фильтр высокой эффективности (HEPA - H) или фильтр сверхнизкой проницаемости (ULPA - U), улавливающий частицы размером до 0.1-0.5 мкм.
5、Система Управления (Control System): От простых переключателей с несколькими скоростями до сложных компьютерных систем, позволяющих управлять одним модулем, несколькими модулями или зонами, а также осуществлять мониторинг и сигнализацию.
Принцип Работы FFU:
Внутренний вентилятор забирает воздух через корпус. Воздух сначала проходит через опциональный предфильтр, затем через фильтр HEPA/ULPA. Очищенный воздух равномерно распределяется по всей выходной площади с контролируемой скоростью (типичная цель: 0.45 м/с ±20%).
|
Критически Важные Параметры FFU |
||
| Параметр | Типичный Диапазон/Значение | |
|---|---|---|
| Лицевая скорость воздуха (Face Velocity) | 0 - 0.6 м/с (Регулируемая) | |
| Потребляемая мощность (Power Consumption) | AC: 100-300 Вт; DC: 50-220 Вт (на 30-50% меньше, чем AC) | |
| Равномерность скорости (Velocity Uniformity) | Макс./Мин. отклонение ≤ ±20% от среднего (тест в 6-12 точках) | |
| Внешнее статическое давление (ESP) | ≥ 90 Па (при лицевой скорости 0.45 м/с) | |
| Общее статическое давление (TSP) | AC: ~300 Па; DC: 500-800 Па (Макс. мощность, нулевой расход) | |
| Уровень шума (Noise Level) | 42 - 56 дБ(А) (Измерено при 0.45 м/с, ESP 100 Па) | |
| Вибрация (Vibration) | < 1.0 мм/с | |
Классификация FFU:
-
Материал корпуса: Стандартная окрашенная сталь (G), Нержавеющая сталь (S), Алюминиевый сплав (A), Другой (O).
-
Тип двигателя: AC однофазный (A1), AC трехфазный (A3), Бесщеточный DC (EC - более эффективный).
-
Управление: Односкоростной/Однорежимный (S), Многоскоростной/Управляемый (M).
-
Статическое давление: Стандартное (S), Высокое (H).
-
Тип фильтра: HEPA (H), ULPA (U). Добавляется 'P', если установлен предварительный фильтр.
Преимущества Систем на Базе FFU:
-
Максимальная Гибкость: Легко переконфигурируются или расширяются. Идеальны для модернизации объектов с низкими потолками или ограниченным пространством для инженерии. Упрощают зонирование чистых помещений или повышение класса чистоты.
-
Экономия Пространства: Устраняет необходимость в больших помещениях для центральных кондиционеров (AHU) и протяженных воздуховодов, высвобождая ценную площадь.
-
Экономическая Эффективность: Часто более низкие первоначальные инвестиции по сравнению с традиционными системами. Технология DC-двигателей значительно снижает затраты на энергию (обычно 60-80% от ОРЭКС централизованных систем).
-
Превосходная Равномерность Воздуха: Точное компьютерное управление обеспечивает стабильный, равномерный воздушный поток по всей потолочной решетке чистого помещения.
-
Герметизация под Отрицательным Давлением: Упрощает установку без утечек; любая утечка направлена внутрь (из чистого помещения в FFU), защищая чистую зону.
Соображения:
-
Первоначальные Инвестиции: Требуется множество модулей FFU и часто фальшпол для обратного воздуха, что влияет на начальную стоимость.
-
Управление Шумом: Требуется тщательное проектирование, так как множество модулей могут создавать значительный совокупный шум (необходимы стратегии снижения). DC-двигатели помогают.
-
Сложность Управления: Крупные установки требуют сложных систем управления.
Оптимизируйте Ваше Чистое Помещение с Качественной Интеграцией FFU
FFU незаменимы для достижения чистых сред класса ISO от 3 до 8 в критически важных отраслях, таких как здравоохранение, полупроводники и электроника. Их модульность, эффективность и точный контроль воздуха делают их превосходным выбором для современных предприятий.

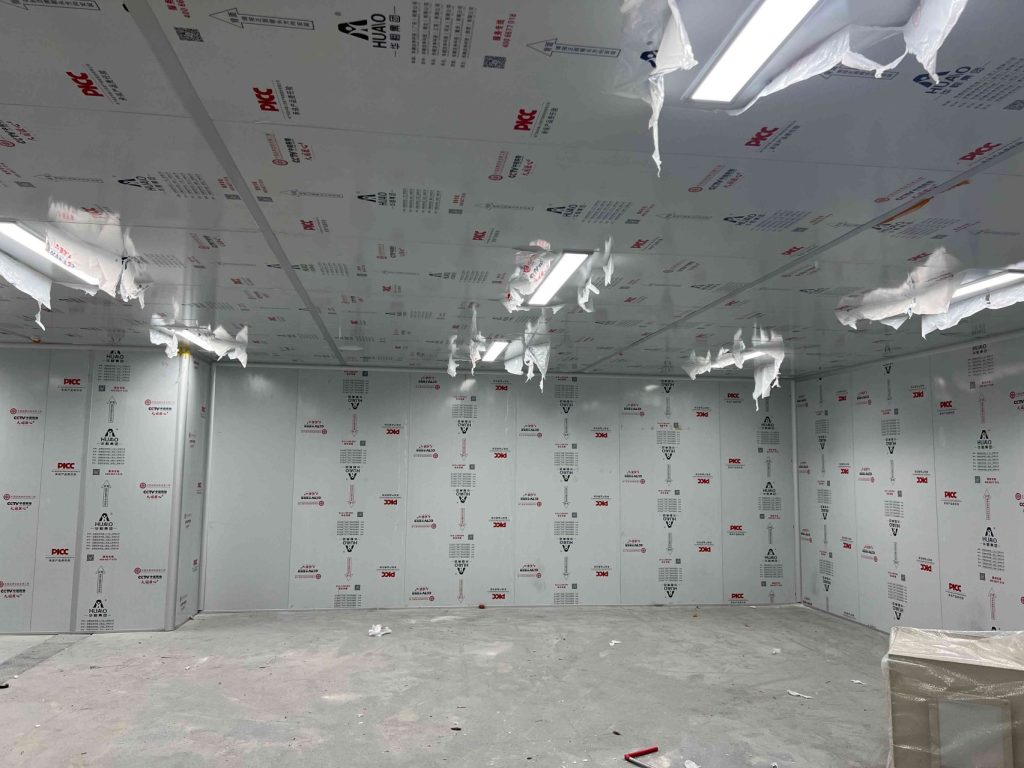

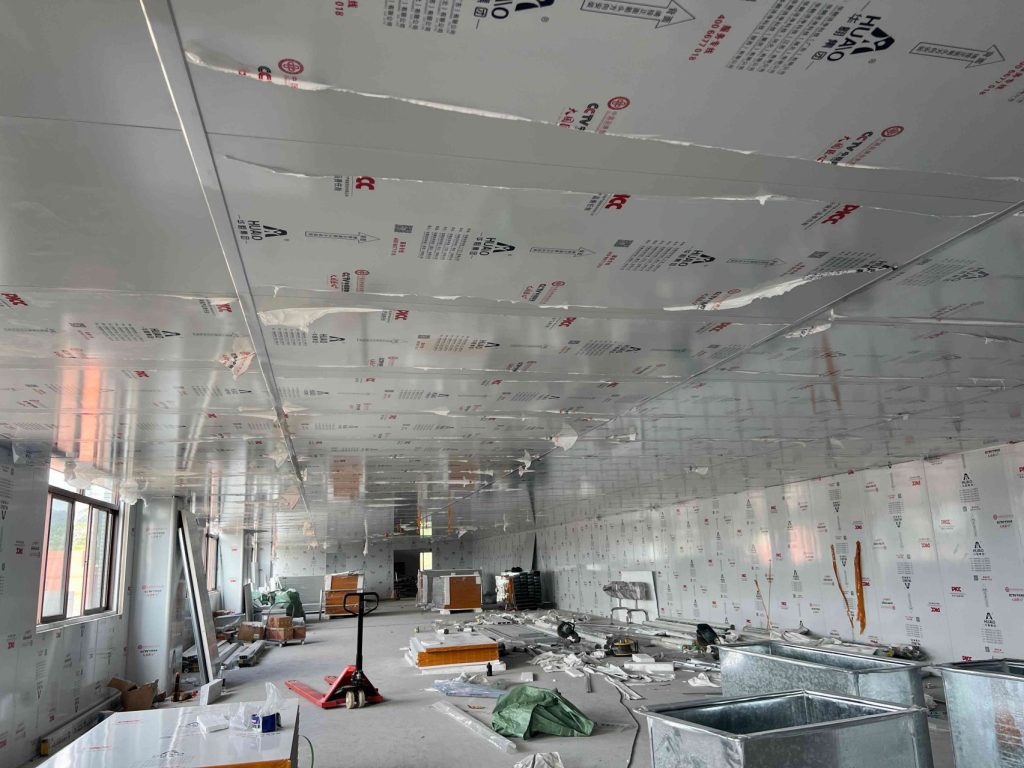

Как ведущий китайский производитель высококачественных панелей для чистых помещений и комплексных решений для чистых помещений, мы понимаем необходимость бесшовной интеграции для успешной установки FFU. Мы предоставляем ключевую инфраструктуру – стены, потолки, полы – спроектированную для оптимальной совместимости с решетками FFU, обеспечивая герметичность, долговечность и простоту обслуживания.
Нуждаетесь в экспертной консультации по интеграции FFU в ваш следующий проект чистого помещения? Свяжитесь с нами сегодня для получения индивидуального решения с использованием наших панелей и комплексного опыта в области чистых помещений.
