Меры по защите от статического электричества в чистых помещениях
2025-09-13
1. Возникновение и опасность статического электричества
Статическое электричество является результатом движения электронов внутри или между материалами (включая поляризацию и проводимость). Когда два различных материала вступают в контакт или находятся на очень близком расстоянии (например, 10–25 см), электроны туннелируют через границу раздела due to квантовому туннельному эффекту, приводя к обмену электронами. При достижении равновесия между материалами возникает разность потенциалов, что приводит к появлению равных количеств положительных и отрицательных зарядов по обе стороны границы раздела. Если материалы разделить после контакта, они будут нести равные, но противоположные заряды. Это основной принцип возникновения статического электричества.
Статическое электричество генерируется primarily тремя способами:
Трибоэлектрическая зарядка: Когда два различных материала контактируют или трутся друг о друга, электроны переходят от материала с более слабой способностью связывания электронов к материалу с более сильной способностью, вызывая положительный заряд одного материала и отрицательный заряд другого.
Зарядка проводимостью: Для проводников электроны свободно перемещаются по поверхности. Когда проводник контактирует с заряженным объектом, электроны переходят до достижения равновесия зарядов, resulting в статическом электричестве.
Индуктивная зарядка: Когда проводник помещается во внешнее электростатическое поле, электроны перераспределяются due to отталкивания одноименных зарядов и притяжения разноименных зарядов, вызывая дисбаланс зарядов и статическое электричество.

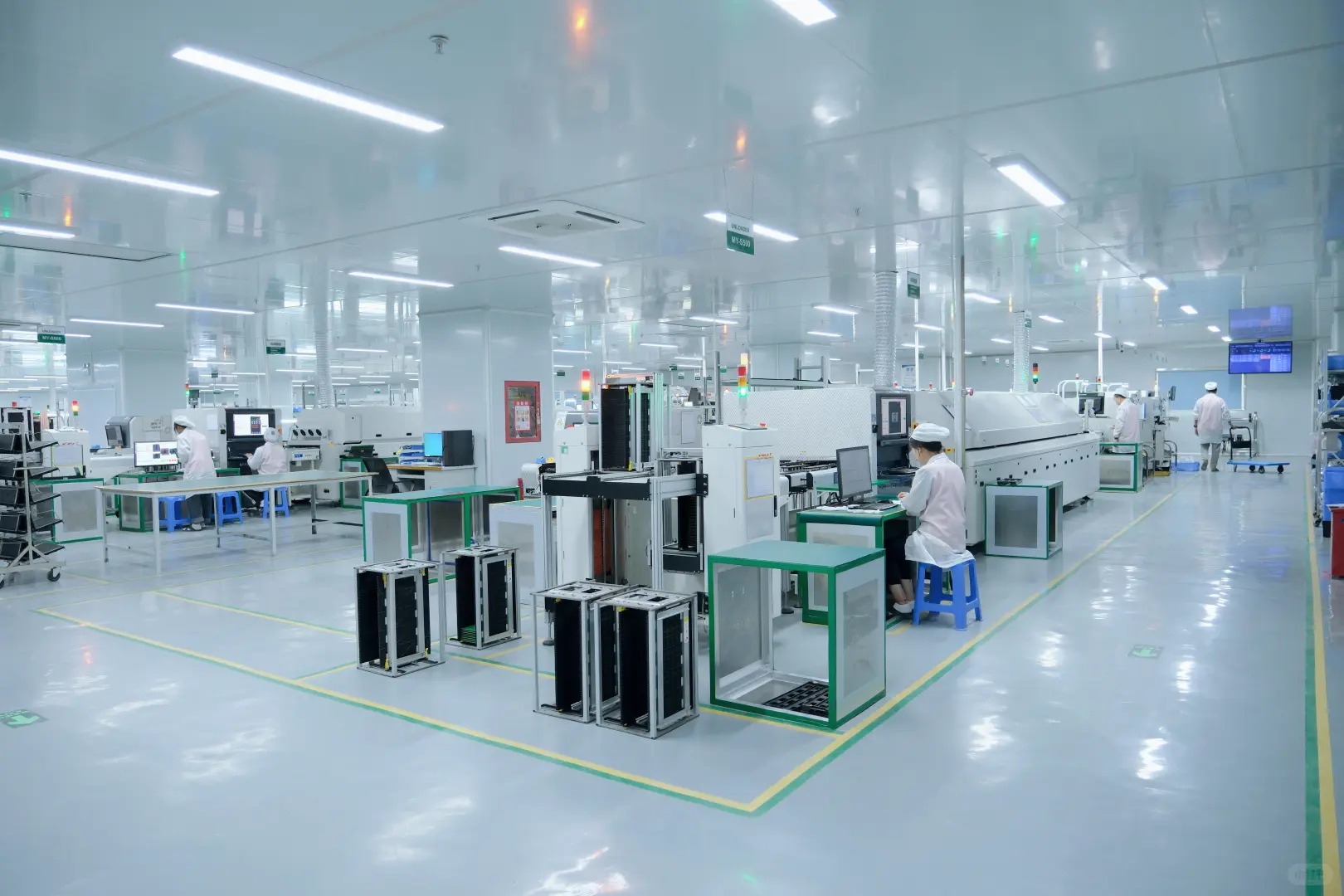

Из основных принципов и методов возникновения статического электричества видно, что многие этапы производства и изготовления электронных продуктов могут генерировать статическое electricity. Во время электронного производства операторы, рабочие столы, инструменты, компоненты и упаковка могут заряжаться. Везде, где существует статическое электричество, будет происходить событие ESD (Electro-Static Discharge, электростатический разряд). Основные опасности включают мгновенный ток разряда, индуцирующий шум в цепях, и вызывающий колебания опорных потенциалов земли (например, земля продукта, земля сигнала), thereby мешая нормальной работе схемы.
Опасности статического электричества имеют уникальные характеристики по сравнению с молнией или электромагнитными помехами:
-
Скрытый характер: События ESD часто незаметны для людей, но компоненты могут быть повреждены незаметно.
-
Задержка и кумулятивный эффект: Некоторые компоненты могут испытывать ухудшение производительности после воздействия ESD без немедленного отказа, но они могут выйти из строя позже during использования.
-
Случайность: Повреждение ESD может произойти на любом этапе — производство, изготовление или техническое обслуживание — и during контакта с любым заряженным объектом, что делает его highly непредсказуемым.
-
Сложность: Повреждение ESD часто ошибочно принимают за другие типы отказов, что приводит к неправильным диагнозам.
Для сборки электронных продуктов статическое электричество серьезно влияет на качество продукта, выход и надежность. Систематические меры защиты от статического электричества должны быть implemented в чистых помещениях для минимизации рисков ESD during производства.
2. Защита от статического электричества
Эффективная защита от статического электричества обычно следует трем основным принципам:
-
Уменьшить или предотвратить накопление электростатических зарядов.
-
Создать безопасные пути разряда статического электричества.
-
Внедрить необходимые и эффективные системы мониторинга статического электричества.
2.1 Система заземления
Надежная система заземления essential для предотвращения накопления зарядов и обеспечения безопасных путей разряда. Электростатическое заземление involves соединение заряженных объектов или объектов, которые могут генерировать статическое электричество (неизоляторов), с землей через проводники, ensuring их потенциал остается таким же, как у земли. Это ускоряет движение заряда и утечку, effectively releasing статические заряды для предотвращения накопления.
2.2 Контроль окружающей среды

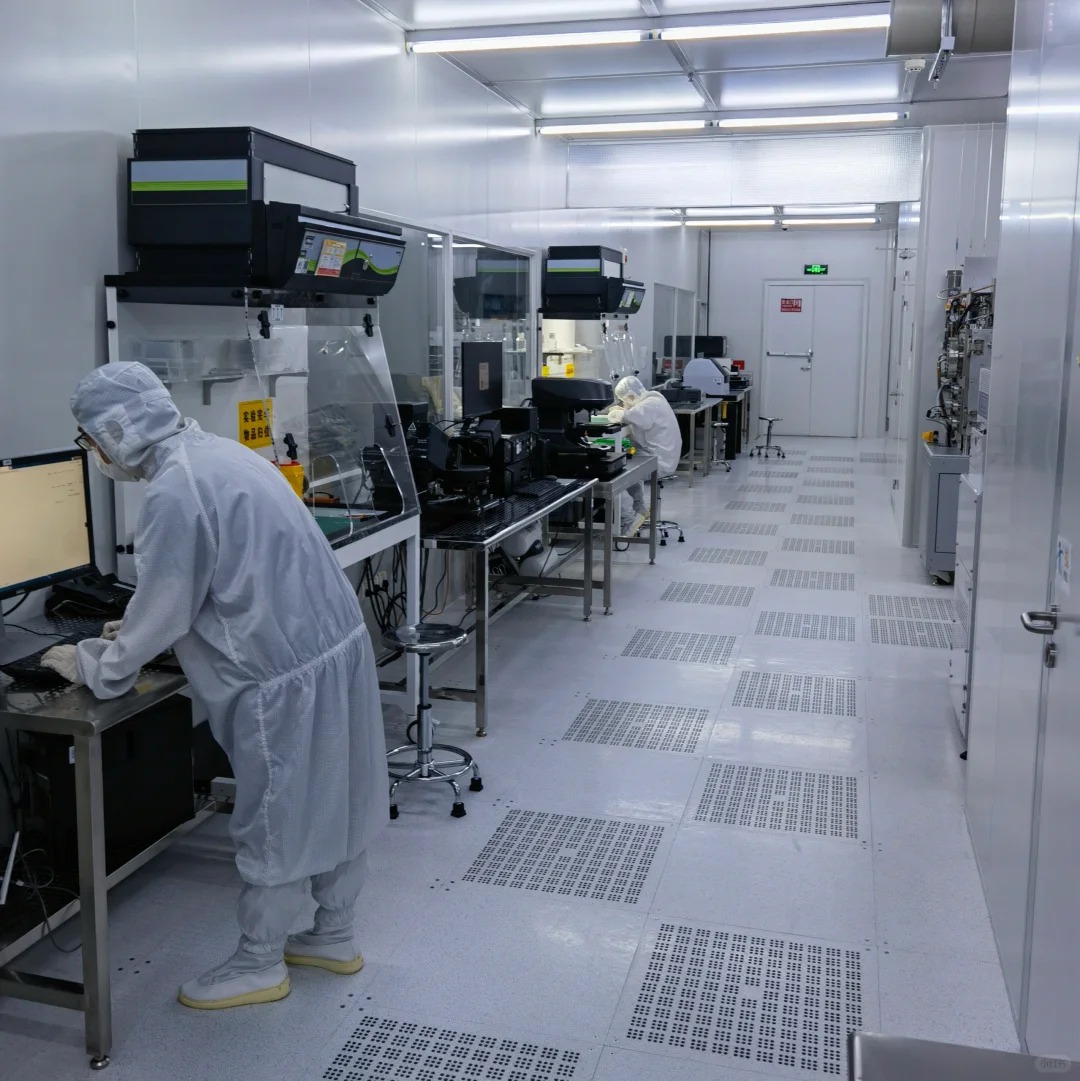

Генерация и величина статического электричества тесно связаны с влажностью окружающей среды и концентрацией ионов в воздухе. Электростатический потенциал обратно пропорционален влажности. В сверхчистых средах, таких как чистые помещения, низкие концентрации ионов делают статическое электричество более легко генерируемым.
Одно и то же действие может генерировать электростатические напряжения, отличающиеся на порядок величины при разных уровнях влажности. Однако чрезмерно высокая влажность не рекомендуется, так как это может вызвать конденсацию на оборудовании. Влажность должна поддерживаться в reasonable диапазоне, например, 30%–75%.
3. Мониторинг статического электричества
Высокая влажность может уменьшить статическое электричество до уровней, незаметных для людей, но оно все еще может повредить чувствительные компоненты. Правильный подход заключается в том, чтобы признать, что высокая влажность подавляет генерацию статического electricity, в то время как низкая влажность усугубляет ее. Для продуктов, требующих строгого контроля статического electricity, помимо традиционных protective мер, необходим мониторинг и запись генерации статического electricity. Практические решения включают системы контроля доступа от статического electricity и системы мониторинга статического electricity в реальном времени.
3.1 Система контроля доступа от статического электричества
Для контроля статического electricity в его источнике в критических областях implemented системы контроля доступа от статического electricity. Эти системы проверяют, имеют ли personnel, входящие в зоны контроля статического electricity, надлежащие меры или оборудование защиты от статического electricity. Функциональные модули включают:
-
Проверку личности и разрешений
-
Тестирование антистатических браслетов и обуви
-
Панели управления уровнем
Для повышения эффективности в средах, требующих высокой чистоты, система контроля доступа может быть integrated с системами воздушных душей. Включая сигналы доступа в систему управления дверьми воздушных душей, действительность антистатического оборудования гарантируется с момента входа personnel в рабочую зону.
3.2 Система мониторинга статического электричества в реальном времени
В общем электронном производстве обычно используются электростатические тестеры для проверки антистатических браслетов сотрудников. Для соответствия ISO 9001 записи often manually отмечаются на forms. Однако, если антистатический браслет выходит из строя during работы, или если часть системы заземления отсоединяется, сложно немедленно обнаружить отказ.
Чтобы решить эту проблему, некоторые электронные заводы включают модули мониторинга в реальном времени в свои системы заземления. Используя целостность цепи заземления, система запускает сигнал красного света (и при необходимости звуковой сигнал), если какая-либо часть цепи разомкнута или имеет excessively высокое сопротивление (например, >10 Ом). Эта система enables мониторинг в реальном времени, устраняя необходимость в утомительных и ceremonial бумажных records.
4. Заключение
Статическое электричество обычно «невидимо и нематериально», но оно вездесуще и постоянно присутствует. Поэтому защита от статического электричества является комплексным системным проектом. В принципе, она должна включать контроль как генерации, так и рассеивания статического electricity. Контроль генерации primarily involves управление процессами и выбором материалов, в то время как контроль рассеивания focuses на безопасном и быстром высвобождении или нейтрализации статических зарядов.
Эта статья кратко представила принципы и опасности статического electricity. Основываясь на практическом опыте, она подчеркнула основополагающую роль систем заземления и контроля окружающей среды в защите от статического electricity. Она further highlighted практическую ценность систем контроля доступа и мониторинга в реальном времени, implemented на электронном заводе. Эти методы просты, рентабельны и дают быстрые результаты, предлагая ценные идеи для общих электронных заводов по реализации мер защиты от статического electricity.
